01 · PAIN
工况痛点与工艺要求
该行业在温湿度、洁净度与安全方面的核心约束
显热负荷高
机房热负荷以设备显热为主，显热比高，机组需按显热能力选型。
显热比通常 > 0.9
连续运行要求
机房不允许长时间停机，机组需具备 24×7 连续运行能力。
按连续运行工况选型，关键部件冗余
冗余与可维护
检修与故障切换不得中断制冷。
按 N+1 配置，支持轮换与在线维护
气流组织
机柜功率密度提升后，送风方式直接决定回风温度与局部热点。
冷热通道分离、按功率密度定送风方式
湿度控制
过低易产生静电、过高易结露，需与温控同时兼顾。
常规 23±1 ℃、45～60% RH
水冷与直膨的选择
取决于是否有冷冻水系统、机房规模与改造条件。
有集中冷源优先水冷，改造项目常用直膨
02 · COMBO
设备组合建议
主机 + 末端 + 控制的组合口径，便于方案评审逐项核对
| 设备 / 系统段位 | 主要作用 | 选型口径 |
|---|---|---|
| 机房专用水冷式空调机组 | 承担机房主要显热负荷，N+1 冗余配置 | 按 IT 负载核算显热制冷量并留余量 |
| 水冷 / 风冷直膨式机组 | 无冷冻水条件或改造项目的独立机组 | 按房间冷负荷与安装条件选结构型式 |
| 组合式空气处理机组 | 大型机房分区送风与新风处理 | 按风量与机外余压核算，段位按需组合 |
| 加湿与除湿模块 | 维持湿度在静电与结露限值之间 | 按机房湿负荷与新风条件核算 |
| 送风末端与风管系统 | 按冷热通道组织送风 | 按功率密度与断面风速校核 |
区间与依据为按工况核算的常规口径，用于方案沟通与图纸对照；正式技术参数须以产品库核录值与技术协议为准，全站不输出价格与交期。
03 · CALC
关键参数与核算方法
采购与设计对照用参数区间及其核算方法
| 参数 | 常规区间 / 目标 | 核算方法 |
|---|---|---|
| 制冷量 | IT 负载 + 围护 + 照明 + 新风 | IT 负载通常占主导，须核实装机与规划余量 |
| 冗余配置 | N+1（重要机房可 N+2） | 按可用性目标与设备数量确定 |
| 风量 | 按送风温差 8～12 ℃ 反算 | 结合机柜进风温度要求与断面风速校核 |
| 冷冻水工况 | 按冷源供水条件确认 | 校核进出水温、流量与水阻 |
| 温湿度 | 23±1 ℃、45～60% RH | 按设备厂商环境要求与规范取值 |
04 · FLOW
方案实施流程
从工况确认到书面报价的推进步骤
01
热负荷盘点
按机柜装机功率与规划余量核算 IT 负载
显热负荷与冗余需求
02
冷源与结构选型
确认有无冷冻水、机房结构与改造条件
水冷 / 直膨方案
03
气流组织设计
确定冷热通道与送风方式，校核局部热点
送风方案与风量
04
参数核录与技术协议
核录型号与实测参数，明确冗余与切换逻辑
技术协议与切换方案
05
报价与交期
按型号、数量与工况核算后书面提供
书面报价与交付计划
05 · CASE
同类工程案例
可公开表述的项目背景与配置要点，客户与编码以核录为准

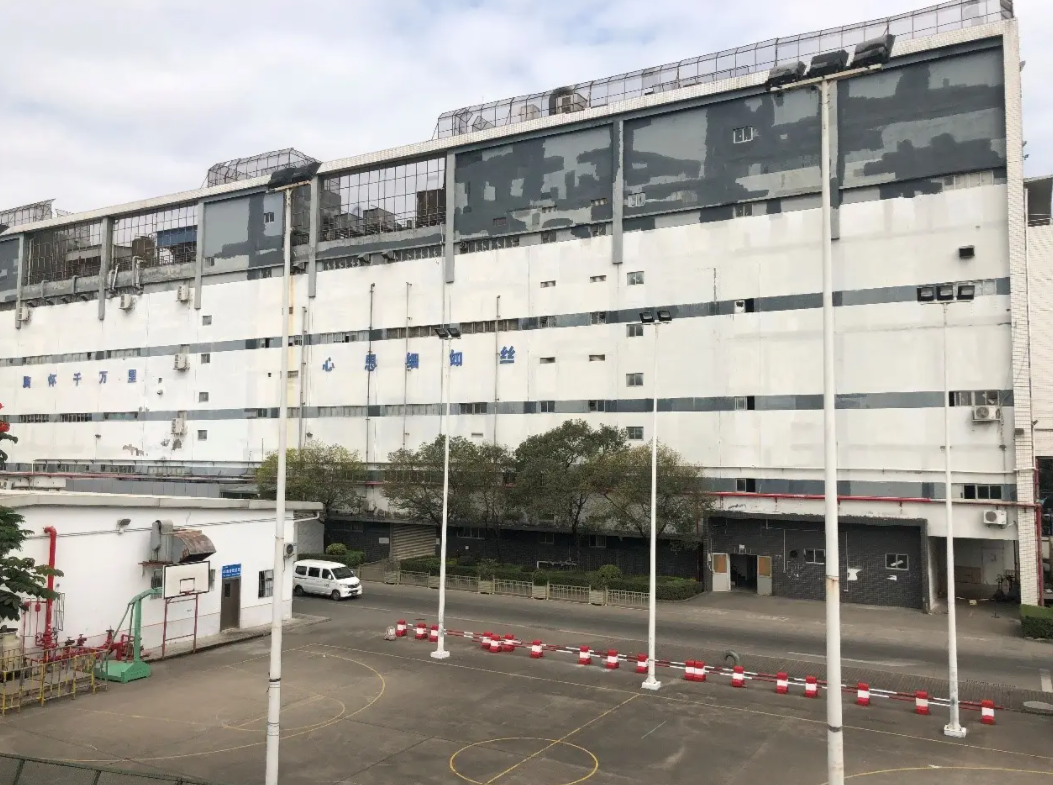

深圳富士康数据机房项目电子行业数据机房，按超大机房与中型机房分别配置水冷直膨式空调机组与组合式空调机组，制冷能力分别为 125 kW 与 60 kW，支撑 24 小时连续制冷运行。
案例口径：客户名称、机型编码与实测数据经商务核录后方可对外引用；详情见 数据机房工程案例详情页。
07 · FAQ
数据机房 空调方案常见问题
设计院、业主与总包最常追问的问题
Q1机房空调为什么要看显热比？
机房热负荷以设备显热为主、潜热很小，显热比高的机组在同等总冷量下能提供更多有效制冷量；显热比偏低会造成除湿过度与再热能耗。
Q2冗余一定要做 N+1 吗？
按机房可用性目标确定：多数机房按 N+1 配置，可用性要求更高的场景可考虑 N+2 或双系统；冗余台数直接影响投资与配电容量。
Q3无冷冻水条件的机房怎么选？
可选风冷或水冷直膨式机组（自带冷源），改造项目还应核算室外机安装位置、冷凝散热条件与噪声限制。
